2.4寸液晶屏6位串行RGB接口在电子产品上的使用案例

所属分类：技术资讯     来源：鸿佳联合    浏览：21    时间：2026/5/17

       2.4寸液晶显示屏240*320分辨率，普通视角和IPS在市场很普通，做的接口都是标准接口，深圳鸿佳联合科技工程师小黄今天要分享一种小众的接口，2.4寸IPS屏6位串行RGB接口，这种组合是一种在成本、性能和设计复杂度之间取得优秀平衡的方案，广泛应用于中低端但对显示有一定要求的设备中。

 1，首先，先简单介绍一下什么是6位串行RGB接口：

 A, RGB： 指通过红、绿、蓝三原色数据线来驱动屏幕每个像素。

 B, 6位： 表示每种颜色分量（R, G, B）的深度为6位，即64级灰度。合并后一个像素的色彩数为 262K色（64 * 64 * 64 = 262,144）。这比常见的16位（65K色）或24位（16.7M色）RGB在色彩细腻度上稍低，但对人眼观察许多非专业图像应用已基本足够。

 C,串行： 这是关键。与传统并行RGB接口（需要VSYNC, HSYNC, DE, D0-D15/23等大量数据线和控制线，通常>20根）不同，串行RGB 将每个像素的RGB数据通过一对差分时钟线（CLK+/CLK-）和3对差分数据线（R+,R-; G+,G-; B+,B-） 进行高速串行传输。

 D,物理线数： 6对差分线 + 可能的地线和电源，线数大幅减少（通常只需8-12根物理线缆）。

 E,协议： 通常遵循MIPI D-PHY的DSI（Display Serial Interface）协议的简化形式，或者是SPI接口的高阶变种。在消费级2.4寸屏中，常被简称为“串行RGB”或“SPI RGB接口”，其本质是利用串行化器将并行RGB信号转换为串行数据流。



2、组合优势（为何这样设计）

 这种“小尺寸屏幕 + 中低色彩深度 + 串行接口”的组合，在应用中展现出以下核心优势：

 A.,大幅减少连线： 这是最突出的优点。从并行接口的20+根线减少到10根左右，使得：

 主控和屏幕之间的走线空间需求小，层数可能减少，Layout难度降低。

  可以使用更小、更便宜的FPC连接器，节省空间和BOM成本。

  线束少，连接点故障率相对降低，抗干扰设计更容易。

 B, 降低成本：

 PCB成本、连接器成本、组装成本均因线少而降低。

 主控芯片所需的GPIO数量减少，可以选用更经济、引脚数更少的MCU或MPU。

 C, 降低功耗：

 串行差分信号具有较低的电压摆幅，且电磁干扰小，自身功耗低于并行TTL电平信号。

 线数少，寄生电容小，驱动所需的功耗也相应减少。

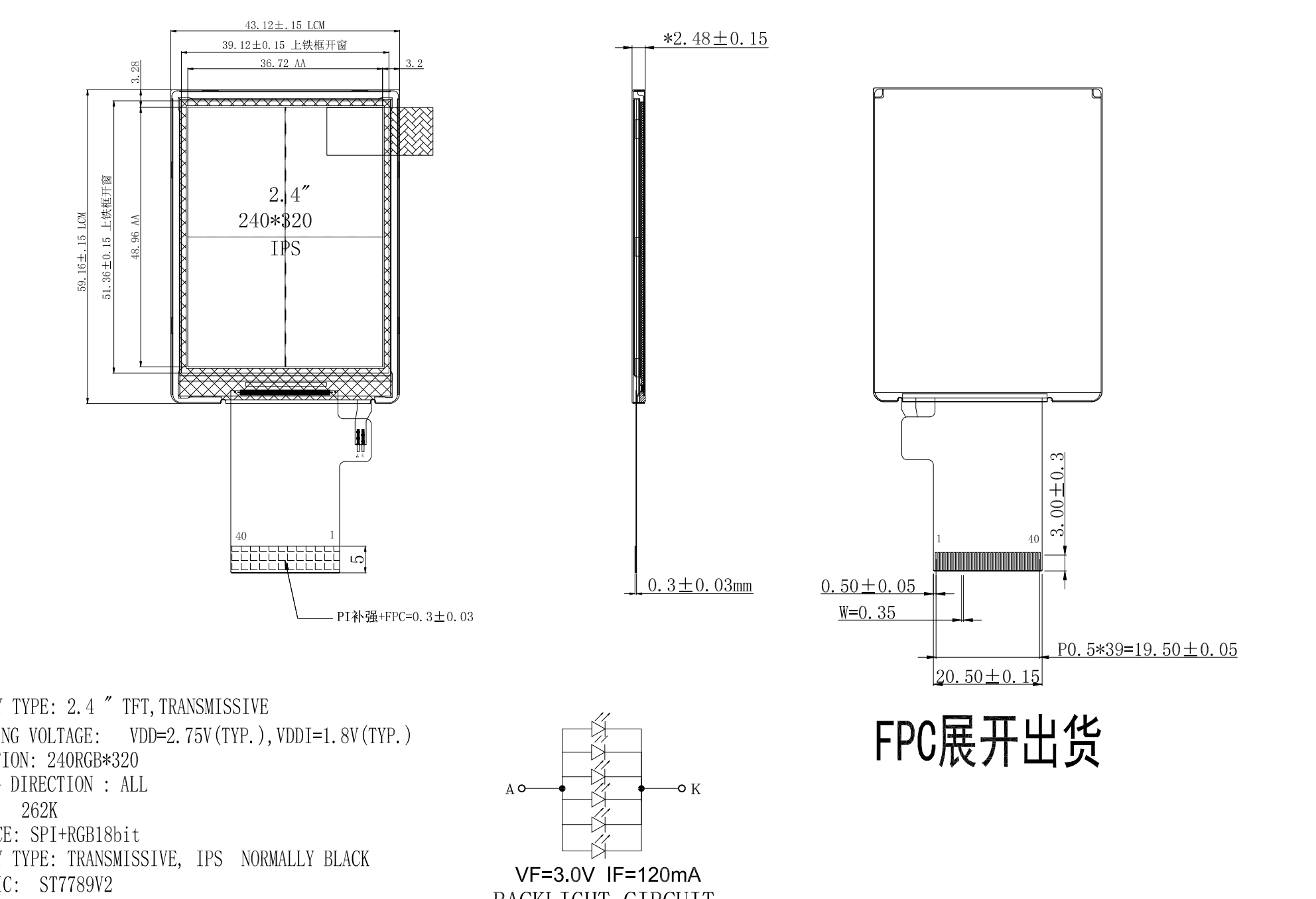

深圳鸿佳联合科技已经大批量在生产2.4寸液晶显示屏6位串行RGB接口，型号是HJ2408-18-A1，2.4寸液晶屏搭配6位串行RGB接口，其通过接口串行化这一关键技术，在基本不牺牲视觉体验（对小尺寸、非专业图像应用而言）的前提下，实现了简化设计、提升可靠性、降低综合成本的目标，成为现代紧凑型智能设备显示屏的经典选择之一。

       深圳鸿佳联合科技12年来专业研发，生产和销售0.99寸-12.1寸液晶屏和配套触摸屏，自有厂房，全自动生产设备，产品性能可靠稳定，目前服务全球多家世界500强公司，可以定制，提供36个月售后服务。欢迎广大客户来电咨询。
