3.17寸TFT横屏1024x768分辨率在内窥镜领域的大规模应用

所属分类：行业新闻     来源：鸿佳联合    浏览：16    时间：2025/12/4

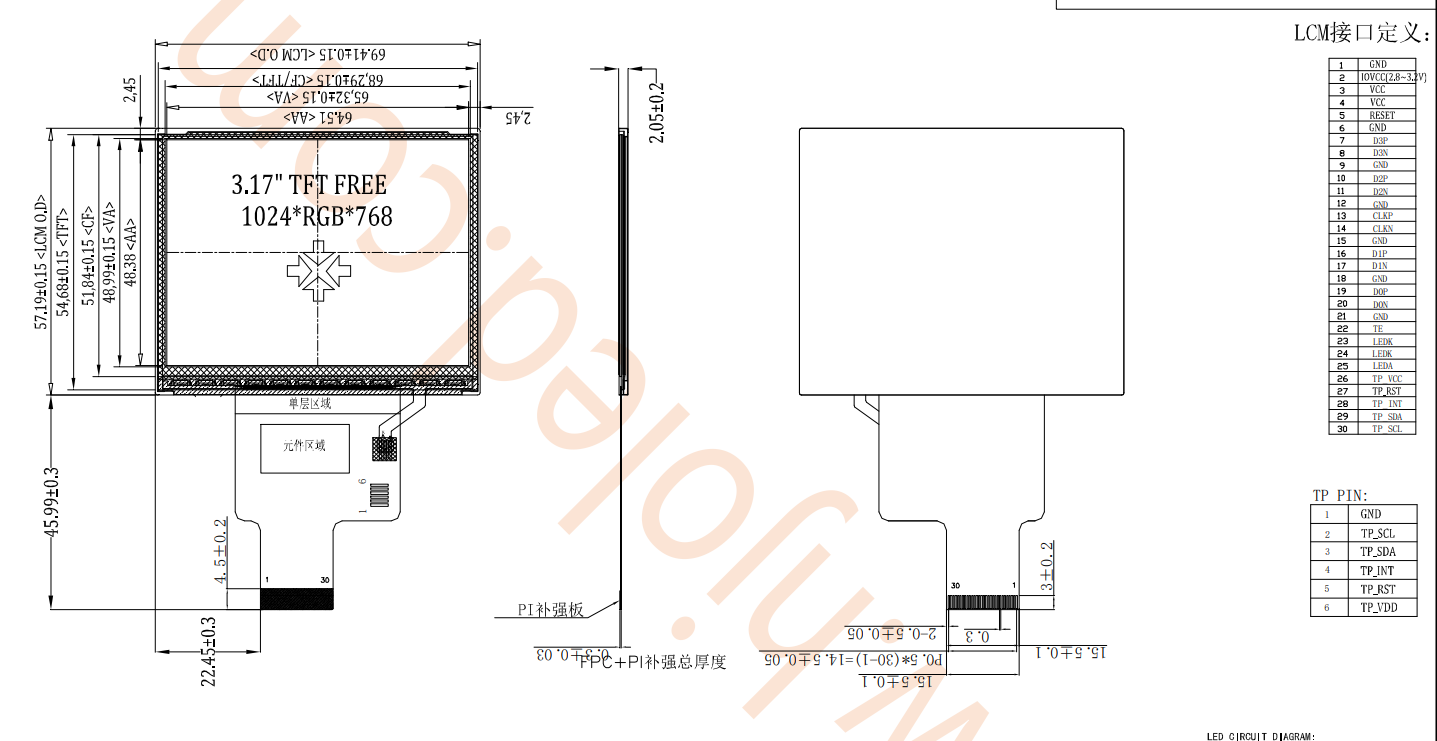

      3.17寸TFT横屏，分辨率1024*768，驱动IC是JD9168S，支持RGB接口和MIPI接口，4：3的黄金比例，高分辨，500-1000流明的亮度，相对普通的内窥镜显示屏，不管从亮度，还是画面清晰度上都提高好几个档次，是内窥镜设备的不二之选，深圳鸿佳联合科技工程师在这里介绍一下3.17寸高清横屏的应用前景。

 大规模应用的具体场景和原因

1. 应用场景

 A 一体化腹腔镜/关节镜/宫腔镜系统： 这是最主要的应用领域。现代微创手术系统通常将光源、摄像主机和图像处理单元集成在一个台车上。这个台车上会配备一个或多个高清显示屏，供主刀医生和助手观看。3.17寸高清横屏的屏幕尺寸非常适合集成在主机面板或可折叠的机械臂上，作为主显示器或辅助显示器。

 B 高端便携式内窥镜： 对于需要出诊或在不同手术室之间移动的场景，便携式内窥镜主机大受欢迎。3.17英寸的屏幕在提供足够大、清晰的图像和保证设备便携性之间取得了绝佳的平衡。

 C专用内窥镜的手持设备： 一些耳鼻喉科、泌尿科或兽用的高端内窥镜，会将摄像头和一小块处理单元集成在手柄后端，并配备一个内置显示屏，3.17英寸是一个常见的尺寸选择。

 2. 为何能大规模应用？—— 四大核心原因

 原因一：分辨率与像素密度的完美平衡（最关键因素）

 A 1024x768分辨率（XGA）： 这是内窥镜从“标清”迈向“高清”的一个经典且成本效益高的分水岭。它提供了超过100万像素的清晰度，足以清晰显示组织的细微结构、毛细血管和微小神经，满足绝大多数微创手术的视觉要求。

 B 高PPI（像素密度）： 在3.17英寸的尺寸上实现1024x768的分辨率，其PPI高达403。如此高的像素密度意味着图像极其细腻，边缘锐利，有效避免了像素颗粒感。医生在长时间手术中，面对这样一块细腻的屏幕，能显著减轻视觉疲劳。

 原因二：4：3比例与内窥镜图像天生匹配

 C 传统CCD和许多CMOS图像传感器的原始比例就是4：3。因此，使用4：3的显示屏来显示内窥镜图像，可以实现 “点对点”显示，图像无拉伸、无裁剪、无黑边，是原汁原味的完整画面。这对于要求精确诊断和手术的医生来说至关重要。虽然16：9的宽屏更普及，但显示4：3图像时两侧会出现黑边，实际显示面积利用率低。

 原因三：尺寸与集成度的最佳权衡

 3.17英寸这个尺寸对于集成到医疗设备中来说“刚刚好”。它足够大，能让医生在距离设备50-80厘米处轻松看清细节；同时又足够小，使得整个主机设备可以做得非常紧凑，符合医疗设备小型化、便携化的趋势。

 原因四：可靠性、亮度与医疗级认证

 A 用于内窥镜的这类显示屏并非普通消费级屏幕。它们通常具备：

 B 高亮度： 确保在光线明亮的手术室中依然清晰可见。

 C 广视角： 方便手术团队中不同位置的成员都能看到准确的图像颜色和细节。

 D 高可靠性和长寿命： 满足医疗设备每天长时间、高强度使用的严苛要求。

 E 符合医疗法规： 其生产和质量控制遵循相关的医疗标准。
