3.02寸长条屏170*560分辨率支持SPI/MCU接口在单品机上的应用分析

所属分类：技术资讯     来源：鸿佳联合    浏览：48    时间：2026/1/24

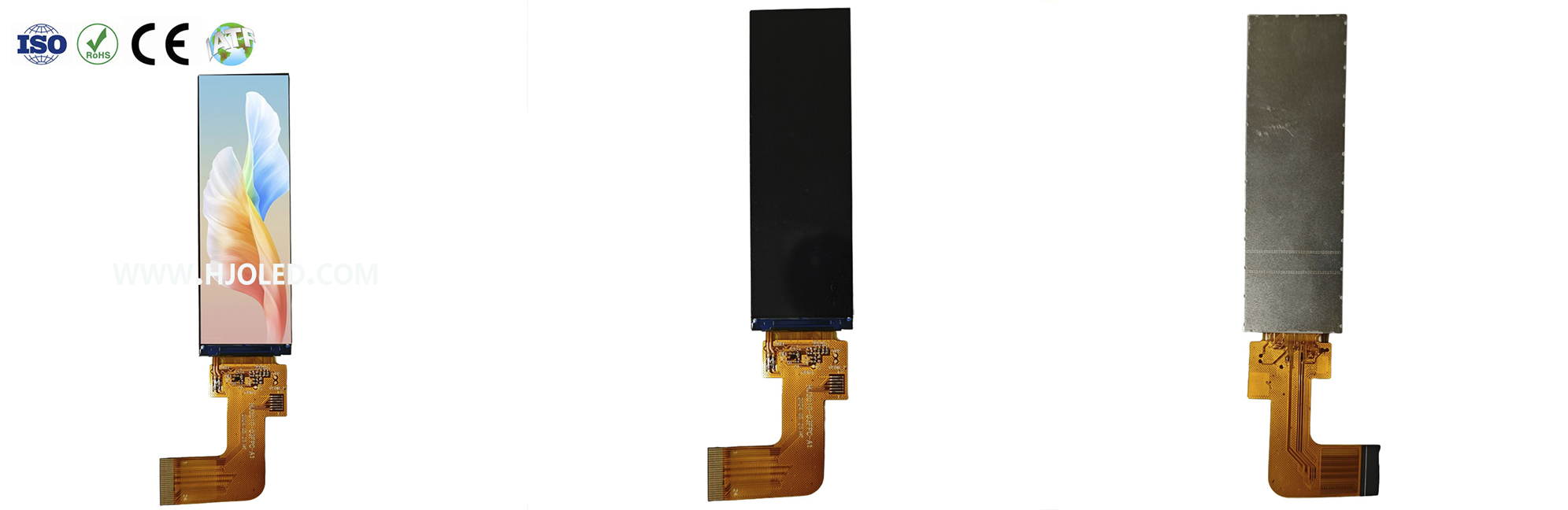

      今天深圳鸿佳联合科技工程师小刘将介绍一款适合单片机使用，支持SPI/MCU接口的长条屏，3.02寸条形屏，分辨率170*560，采用AXS15231的驱动IC，高清细腻。这款 3.02寸长条屏 是一款在智能家居、工业仪表、便携设备等领域非常受欢迎的显示屏。我们来详细解析一下它的特点和应用。

 一，核心特性总结

 1. 尺寸与分辨率：

 尺寸：3.02寸，对角线长度。其长宽比非常特殊，大约是 170 x 560，即接近 1:3.3 的“带鱼屏”或“长条屏”形状。

 分辨率：170（H）x 560（V）。注意这里的H和V，意味着它的像素排列是“横着”的，即宽度是170像素，高度是560像素。当您竖起来使用时，就变成了一个560像素高、170像素宽的竖条屏，非常适合显示多行信息、列表、仪表盘等。

 2. 接口：

 双模支持：同时支持 SPI 和 MCU 接口。

 SPI接口：接线简单（通常需要CS, SCK, MOSI, DC, RESET, VCC, GND），编程方便，对单片机GPIO引脚占用少，但传输速度相对较慢，适合驱动这种分辨率不高、刷新要求不极端的屏幕。是最常用的连接方式。

 MCU接口：通常指8位或16位并行接口。传输速度快，刷新率高，但需要占用单片机大量IO口。在该屏幕上一般作为可选项。

 3. 驱动与控制：

 屏幕内部通常搭载了如AXS15231或其他兼容的LCD驱动IC。

 需要通过单片机发送初始化命令和像素数据来控制。

 市面上有配套的转接板，将细间距的屏幕排针转换为标准的2.54mm排母，方便连接和调试。

 二，搭配单片机使用的典型方案

 1. 硬件连接（以SPI为例）：

 将屏幕的转接板与单片机的SPI引脚、以及几个GPIO引脚相连。

 必备连线：

 VCC -> 3.3V（绝大多数此类屏幕是3.3V供电和逻辑电平，务必确认！）

 GND -> GND

 SCL/SCK -> 单片机SPI时钟引脚

  SDA/MOSI -> 单片机SPI数据输出引脚

 DC -> 任意GPIO（用于区分命令/数据）

 CS -> 任意GPIO（片选，如果只有一块屏幕可固定接地）

 RST -> 任意GPIO（复位，也可接固定电平，但上电复位更稳定）

 2. 软件开发：

 底层驱动：需要编写或移植SPI通信函数，以及驱动IC的初始化序列、写命令、写数据函数。

 图形库（强烈推荐）：

  Arduino平台：使用 TFT_eSPI 或 U8g2 库。它们已经支持了大量驱动IC，只需在库的配置文件中选择正确的驱动型号和引脚定义，即可快速实现画点、线、图形、文字等功能。

 STM32等平台：可以使用 LVGL、LittlevGL 等开源嵌入式图形库。它们能提供更专业的UI、动画、控件支持，但复杂度也更高。

 取模软件：如需显示自定义的中文字体或图片，需要使用PC端软件（如Img2Lcd，PCtoLCD）生成像素数组，然后嵌入程序中。

 应用场景

 智能家居控制面板：作为智能中控屏，显示时间、天气、设备状态列表。

 工业HMI：显示设备运行参数、流水线状态、简易控制按钮。

 穿戴/便携设备：运动手表、专业仪表（如登山表、潜水电脑）的副屏。

 汽车/自行车仪表：显示档位、里程、导航提示等信息。

零售与办公设备：排队叫号屏、标签打印机状态显示、网络设备面板。

       3.02寸长条屏 是一款性价比高、接口灵活、形状独特的显示屏。通过简单的SPI和MCU接口与Arduino、STM32、ESP32等主流单片机连接，并借助成熟的图形库，由于单片机芯片价格便宜，可以降低整机的成本，提高产品的竞争力，深圳鸿佳联合科技提供一站式的定制服务，36个月售后服务，欢迎广大客户来电咨询，翁生。
