今日好屏幕分享，3.51寸长条屏340*800分辨率支持RGB和MIPI接口

所属分类：公司新闻     来源：鸿佳联合    浏览：21    时间：2026/2/1

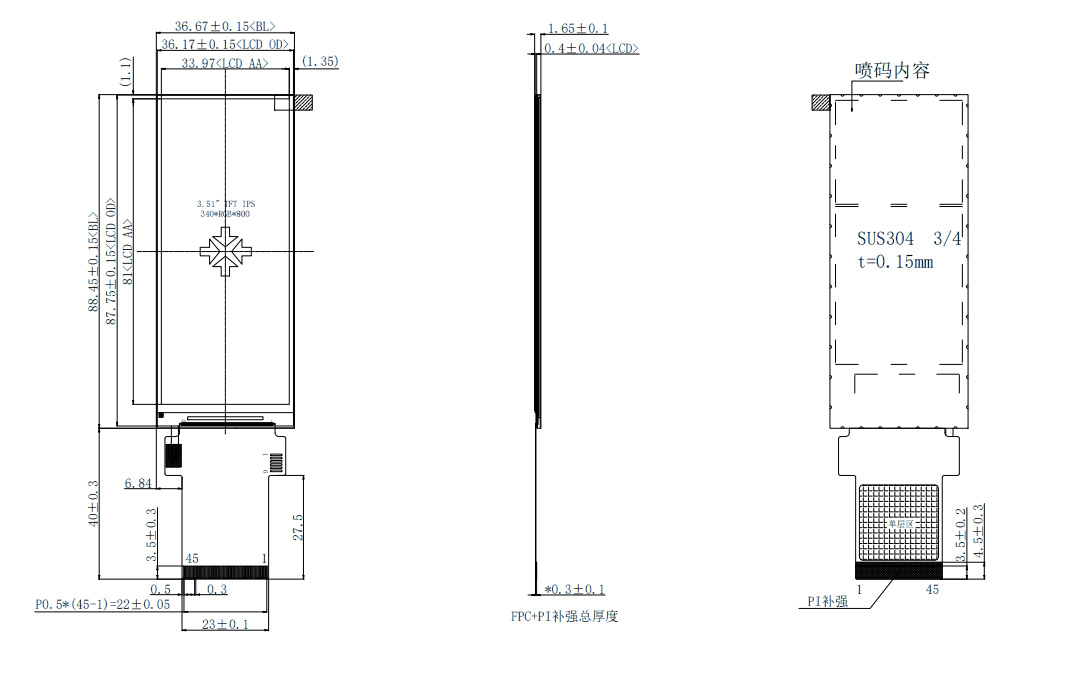

深圳鸿佳联合科技工程师小刘，今天将推荐一款好屏幕给各位硬件工程师，3.51寸长条屏、340*800分辨率、支持RGB和MIPI接口，我们公司型号是HJ3510-01.ST7701S的驱动IC，3.51寸条形屏是当前市场上一个非常有特色和实用价值的长条形液晶屏。它完美地契合了竖屏状态显示、高屏占比、窄边框的应用需求。

 下面为您详细解析一下这款屏幕的特点、常见用途和选型/使用注意事项：

 一，核心特点解析

 1. 独特的长宽比（~1:2.28）：

 分辨率340*800，远高于传统的320*240或480*272方形屏。这种“带鱼屏”或“条形屏”设计，非常适合显示多行文本、列表、滚动信息、柱状图、频谱图等。

 2. 双接口支持（RGB & MIPI）：采用ST7701S成熟的驱动IC，方便调试。

 RGB接口： 传统的并行接口，时序简单，易于驱动，常见于早期的单片机（如STM32F1/F4系列，需带FSMC接口）或嵌入式Linux平台（通过CPU的LCD控制器直接驱动）。适合对成本敏感、主控不带MIPI的场景，可以支持16/18/24位RGB。

  MIPI-DSI接口： 现代高速串行接口，线数少（通常2-4对lane），抗干扰强，功耗低。是当前智能手机和高端嵌入式芯片（如全志、瑞芯微、Amlogic、STM32MP1系列应用处理器）的首选，可以支持1/2通道。

 3. 适中的尺寸与高PPI：

  3.51寸配合340*800，计算可得PPI约为265，显示效果比较细腻，字符边缘锐利，无明显颗粒感。



二，典型应用场景：

 这款屏幕长条形显示，形态决定了它在以下领域大放异彩：

 1，智能家居中控屏/面板： 作为智能开关、温控器、网关的显示面板，竖屏布局能更好地展示设备列表、环境数据、时间日程。

 2， 工业控制与HMI： 用于小型设备的状态监控，可同时显示多行参数、曲线、日志信息。

 3，便携设备/仪器仪表： 如蓝牙音响显示、血糖仪、检测设备的显示终端。

 4， 物联网终端： 作为信息展示终端，播放文字、二维码、简单图表。

 5， 创客与DIY项目： 为独特的项目提供极具科技感的显示方案。

 三，选型与使用须知

 在使用前，深圳鸿佳联合科技工程师小刘请大家务必确认以下几点：

 1. 驱动芯片型号：

 屏幕本身是“玻璃”，需要配套的“驱动IC”（如ST7701S和JD9161C等）才能工作。不同驱动IC，初始化代码和命令集完全不同。 深圳鸿佳联合科技会提供详细的规格书和对应的驱动程序示例。

 2. 背光类型与电压：

 确认是LED背光，并了解其连接方式（串联/并联）和工作电压/电流（常见3.3V或5V，有的需高压）。这关系到您的电源设计。

 3. 接口物理定义：

 仔细核对FPC排线的引脚顺序。RGB和MIPI接口的引脚定义差异巨大，需与您的主控板正确对接。通常需要转接板或FPC连接线。

 4. 触摸功能（可选）：

 该尺寸屏幕常搭配电容触摸（I2C接口） 或电阻触摸。如有需要，确认是否带触摸，以及触摸芯片型号（如GT911、FT6336等）。

 深圳鸿佳联合科技批量生产的3.51寸 340*800 长条屏 是一个在形态、分辨率和接口灵活性上取得很好平衡的选择。它非常适合需要竖向、信息流式展示的现代化嵌入式产品。目前已经在多家世界500强公司中使用，我们公司也提供一站式的定制服务，36个月的售后服务，自有厂房，全自动机器生产，良品率高，品质稳定，欢迎广大客户来电咨询，翁生，15019485450
